Actualización del Sistema Contra Incendio y Extinción de CO2 para Turbogeneradores (GTA y GTB) Siemens SGT-500

JUSTIFICACIÓN Y MARCO NORMATIVO (NFPA 850 / NFPA 72)

Justificación Técnica

La actualización del sistema de detección y supresión de incendios en los turbogeneradores Siemens SGT-500 es de alta importancia debido a los riesgos críticos inherentes a la operación de estos equipos. Operan bajo condiciones severas de temperatura, presión y velocidad rotacional, empleando volúmenes significativos de materiales combustibles y lubricantes. La presencia de superficies calientes en combinación con posibles fallas eléctricas y la geometría confinada o de difícil acceso del encerramiento de la turbina exigen un sistema altamente confiable, rápido y preciso.

La modernización del sistema permite sustituir tecnologías obsoletas, eliminar falsas alarmas y asegurar una supresión efectiva por CO2 sin comprometer los activos ni la seguridad del personal.

Marco Normativo

• NFPA 850

Prácticas Recomendadas para la Protección contra Incendios en Plantas Eléctricas Generadoras y Estaciones Convertidoras de Corriente Continua de Alta Tensión: Establece directrices para la protección de plantas de generación eléctrica, enfatizando la necesidad de detección temprana, zonificación adecuada, enclavamientos de seguridad (corte de combustible y paro de ventilación) e intervención rápida mediante la aplicación del agente extintor.

• NFPA 72

Código Nacional de Alarmas de Incendios y Señalización: Rige el diseño, instalación, supervisión, notificación sonora y visual, pruebas regulares y conectividad con el sistema SCADA de la planta, asegurando una comunicación confiable del sistema de alarma.

Tecnologías Recomendadas e Implementadas

Tecnologías Recomendadas por NFPA:

• Detectores de Llama Infrarrojos (UV/IR): Para la identificación inmediata de radiación óptica emitida por incendios de hidrocarburos.

• Detectores Lineales de Humo y Térmicos: Diseñados para áreas extensas y ambientes hostiles de alta temperatura.

• Detectores Aspirantes de Humo: Garantizan la detección ultra-temprana en etapas incipientes dentro del encerramiento.

• Sistemas Multisensores: Minimizan activamente las falsas alarmas provocadas por interferencias ambientales.

DESCRIPCIÓN DE LA NUEVA ARQUITECTURA DEL SISTEMA INSTALADO

Panel Central de Detección: Se realizó la migración hacia el panel inteligente direccionable Notifier (By Honeywell) Modelo NFS-320, ofreciendo mayor capacidad de monitoreo, redundancia y un procesamiento más veloz ante eventos de emergencia.

Módulos de Integración:

• Módulo Monitor (FMM-1): Permite la integración de detectores convencionales no direccionables a la red direccionable.

• Módulo Aislador de Lazo (ISO-X): Garantiza la protección contra cortocircuitos y sobrecargas en la línea de comunicación SLC.

• Mini Módulo Monitor (FMM-101): Facilita la integración de estaciones manuales y detectores puntuales de menor tamaño.

• Módulo Relevador (FRM-1): Encargado de ejecutar las respuestas programadas del panel, tales como paradas de emergencia, enclavamientos y activación del sistema de supresión.

Dispositivos de Campo y Periféricos:

• Estación Manual Direccionable (NBG-12LXSP): Equipada con protector transparente universal Stopper (STI13010FR-ES) para prevenir accionamientos accidentales.

• Estación de Aborto de Emergencia (SS2222PO-ES): Permite detener temporalmente la descarga de CO2 en caso de evacuación o falsa alarma.

• Detector de Humo Fotoeléctrico Direccionable FlashScan (FSP-951): Proporciona alta precisión en la detección de humo en las áreas circundantes.

• Detector Térmico Tipo Lápiz 90°C (302ET194 / Silent Knight): Diseño a prueba de intemperie y apto para elevadas temperaturas.

• Detector de Llama UV/IR Industrial (MSA FL3100H): Proporciona respuesta ultrarrápida en zonas con riesgo de llama abierta o inflamación de combustibles.

• Difusor de Sonido con Luz Estroboscópica (SPSRLP / Honeywell): Garantiza una señalización audible y visible efectiva para el personal de campo.

• Cableado Aprobado NFPA 72: Cable FPLR 2x18 AWG marca Genesis, asegurando la integridad del lazo de señalización.

RESUMEN COMPARATIVO DE ACTIVIDADES PLANIFICADAS VS. EJECUTADAS

A continuación se destacan los cambios y actividades más relevantes ejecutados en el proyecto:

• Sustitución del Tablero Central: Reemplazo completo del antiguo tablero de control Consillium Salwico por el panel direccionable Notifier NFS-320.

• Actualización de Detectores de Humo: Sustitución de los detectores obsoletos Salwico por las unidades Notifier FSP-951.

• Actualización de Detectores de Llama: Reemplazo de los detectores de llama Det-Tronic por unidades avanzadas MSA FL3100H.

• Incorporación de Módulos Direccionables: Instalación de módulos FMM-1, ISO-X, FMM-101 y FRM-1 para la supervisión y control total del lazo.

• Incorporación de Periféricos de Campo: Instalación de detectores térmicos 302ET194 y estaciones de aborto SS2222PO-ES.

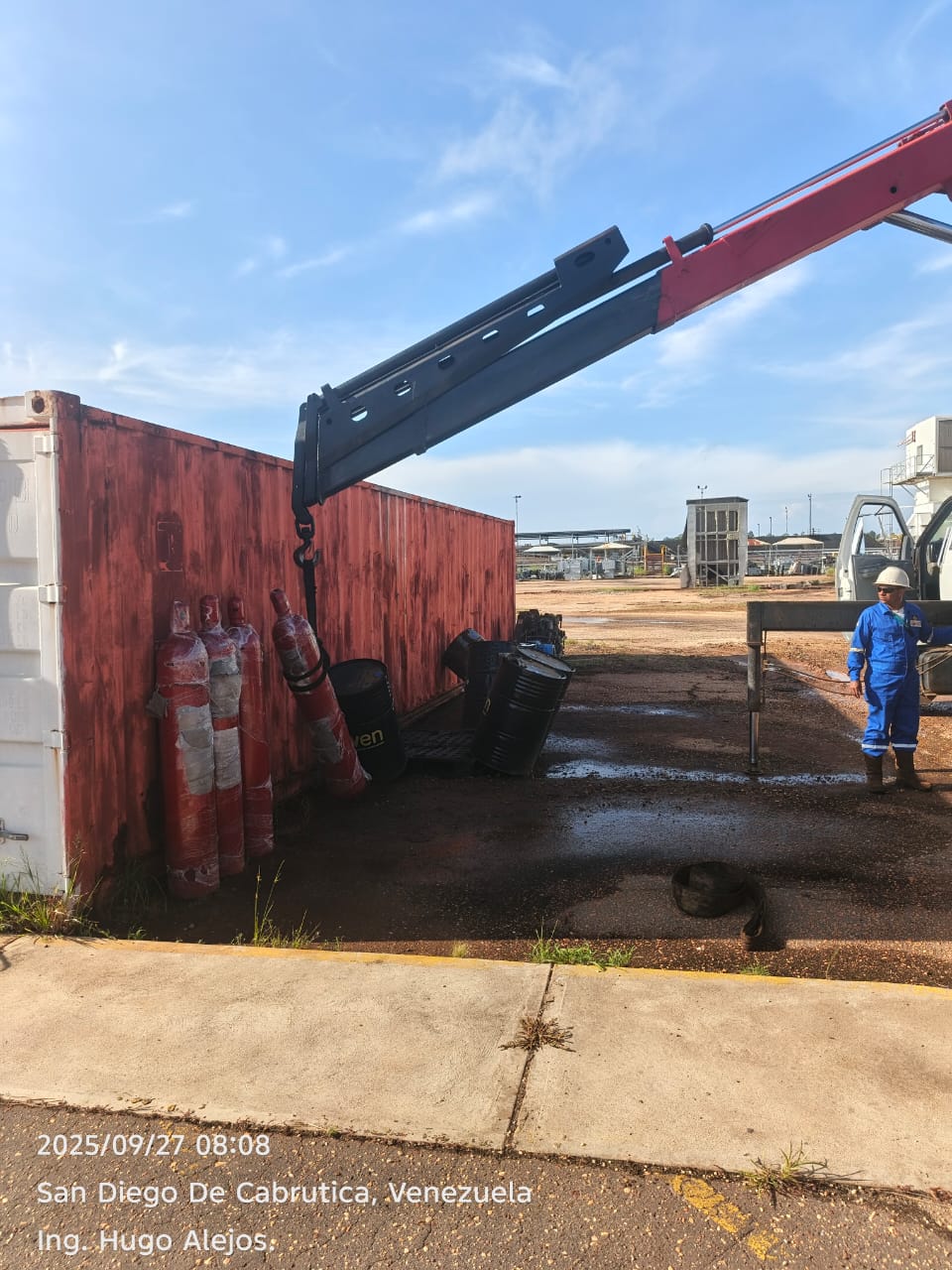

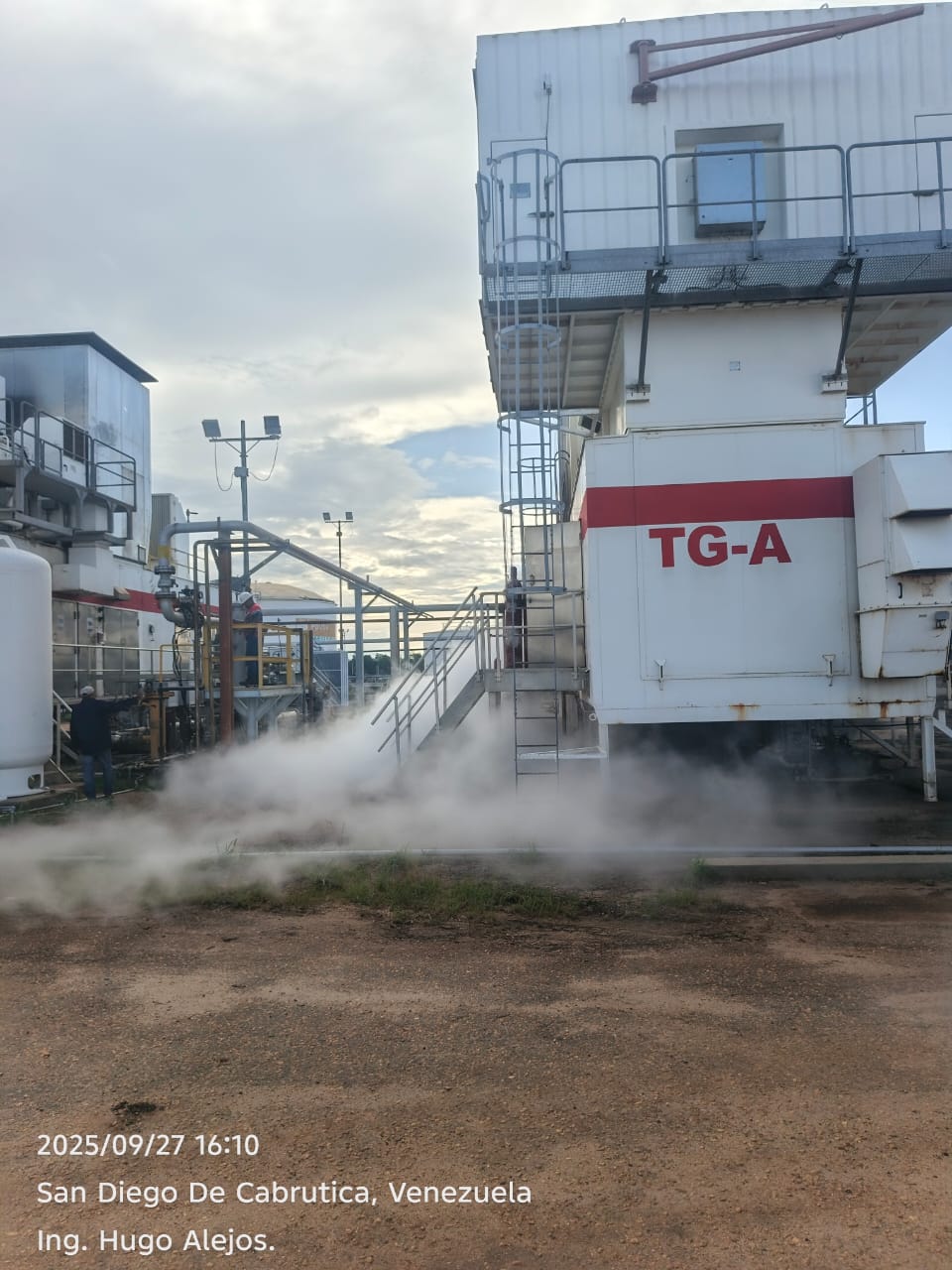

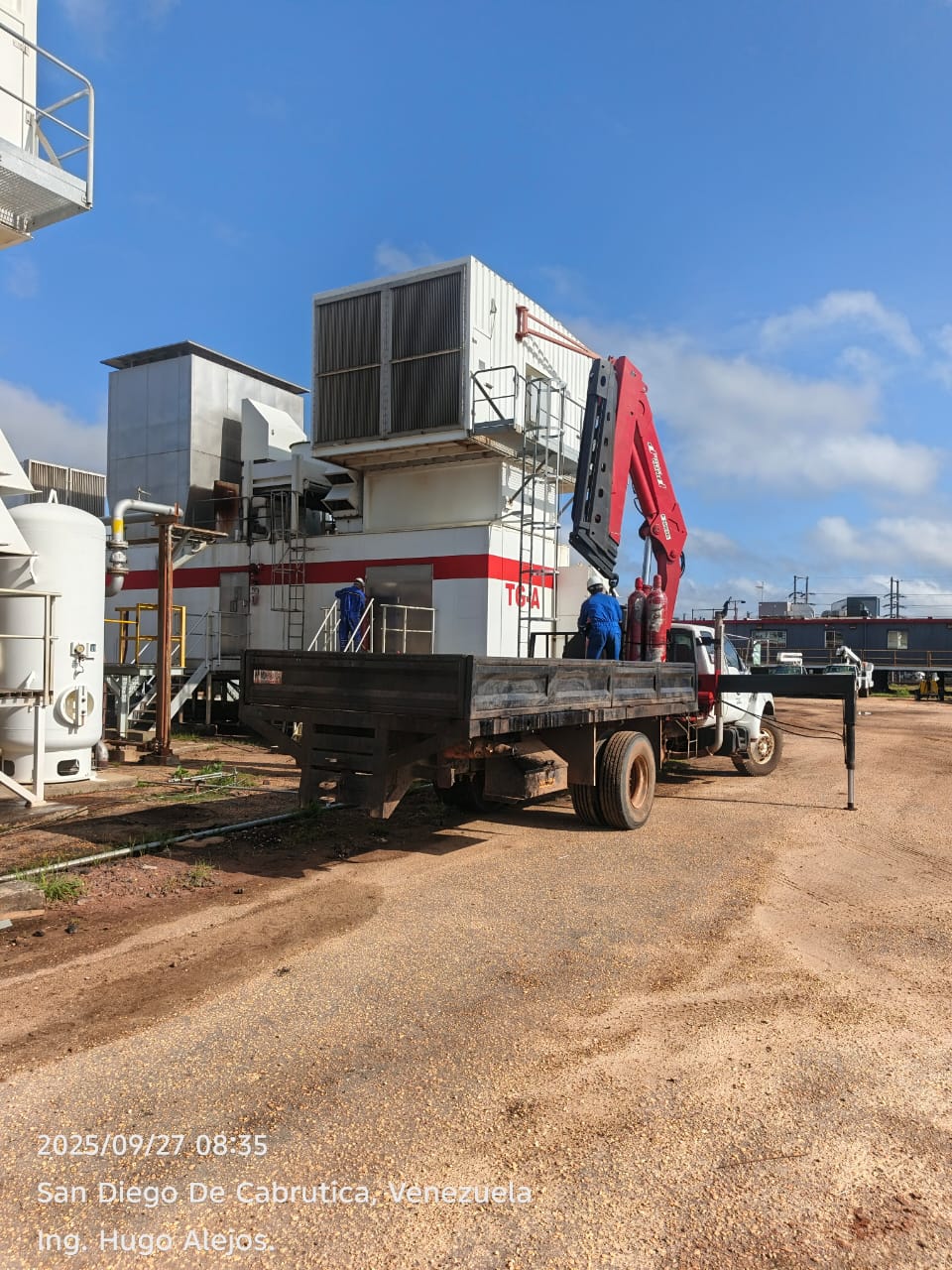

• Sistema de Extinción de CO2: Mantenimiento integral, prueba hidrostática y recarga de cilindros de CO2 (67.5 L / 45 kg), complementado con la provisión de cabezales y actuadores automáticos Cardox.

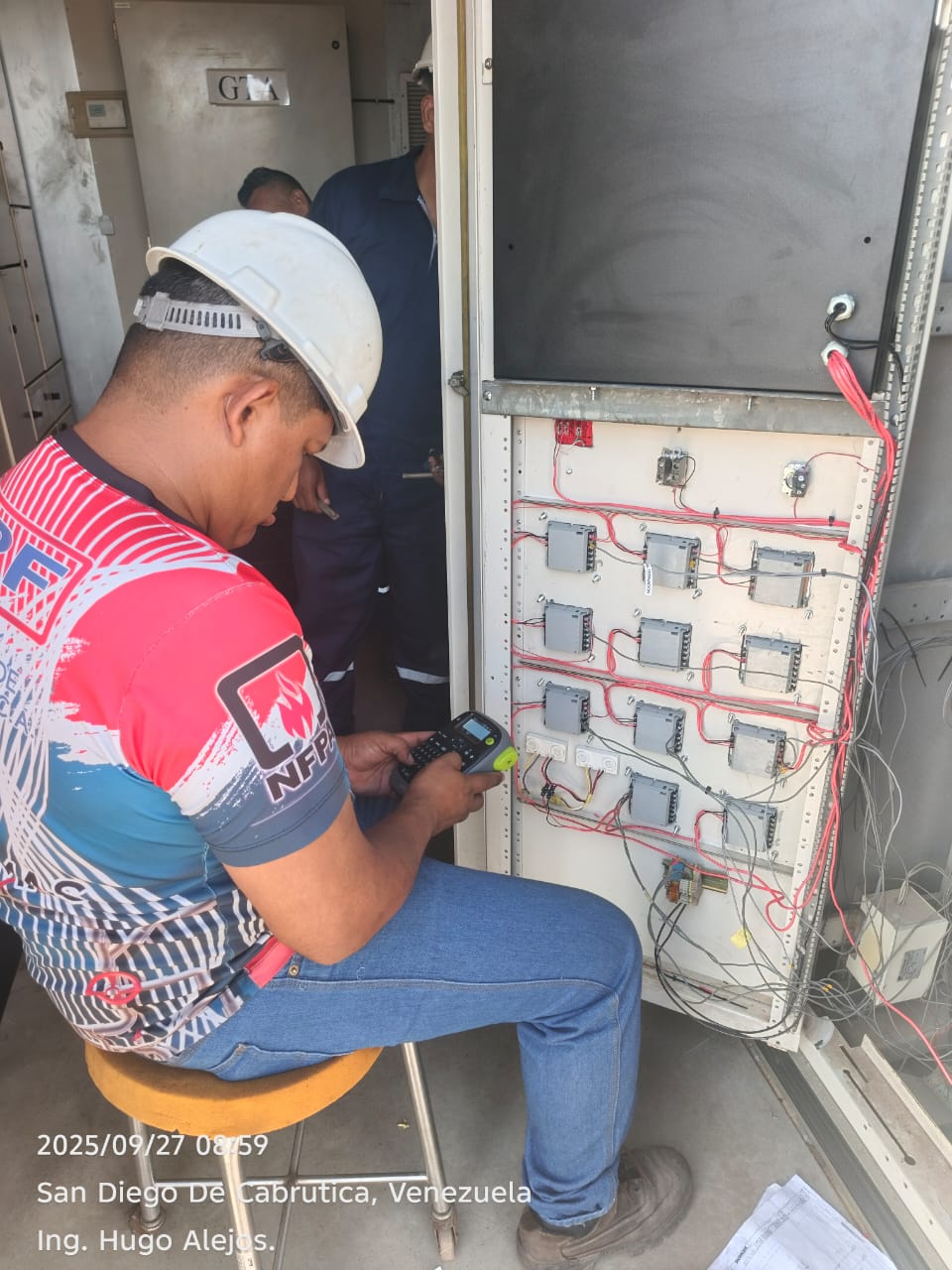

• Adecuación y Puesta en Servicio: Trabajos de integración con el automatismo del turbogenerador, verificación de aislamiento/megado punto a punto, pruebas operativas y puesta a punto final.

Conclusiones y Beneficios Estratégicos para el Cliente

La modernización y actualización integral de los sistemas de detección, alarma y extinción de incendios por CO2 en los turbogeneradores Siemens SGT-500 (GTA y GTB) representa un hito crítico en la estrategia de confiabilidad y seguridad industrial de la planta. Más allá de una simple sustitución de componentes, este proyecto consolida ventajas competitivas y operativas de alto valor para el cliente:

1. Mitigación Avanzada de Riesgos y Respuesta Ultra-Temprana:La implementación de detectores de llama industriales UV/IR de última generación (MSA FL3100H) en conjunto con detectores térmicos de alta temperatura asegura la identificación inmediata de cualquier amago de incendio por hidrocarburos en los encerramientos confinados de las turbinas. Esto permite una reacción en fracciones de segundo, sofocando el evento antes de que se produzcan daños catastróficos a los activos críticos de generación.

2. Eliminación de Falsas Alarmas y Maximización del Uptime (Disponibilidad Operativa):La migración tecnológica hacia el panel inteligente direccionable Notifier NFS-320, complementado con módulos aisladores de lazo (ISO-X) y una arquitectura de red robusta, elimina por completo las interrupciones imprevistas de la generación eléctrica provocadas por falsos positivos. Se garantiza así un flujo energético continuo, estable y sin paradas de planta no planificadas.

3. Estricto Cumplimiento de Normas Internacionales y Auditorías de Seguros:El diseño y ejecución del proyecto se estructuraron bajo el riguroso marco de las normativas NFPA 850 (Prácticas para plantas de generación eléctrica) y NFPA 72 (Código nacional de alarmas). Esto garantiza al cliente una total trazabilidad técnica, cumplimiento normativo ante entes regulatorios y una sólida justificación frente a inspectores de riesgos y aseguradoras internacionales.

4. Supresión Limpia y Preservación de Activos Tecnológicos: El mantenimiento integral, pruebas hidrostáticas y recarga especializada de los cilindros de dióxido de carbono (CO2), respaldados por actuadores automáticos Cardox, garantizan una descarga volumétrica rápida y eficiente. Al ser un agente gaseoso limpio, el CO2 extingue el fuego por desplazamiento de oxígeno sin dejar residuos químicos ni humedad, protegiendo los devanados, componentes electrónicos y partes mecánicas de alta precisión de las turbinas contra daños secundarios.
